Estudios hidrológicos, modelación hidráulica y manchas de inundación

Un estudio hidrológico rara vez se devuelve porque el modelo esté mal corrido. Se devuelve porque el caudal de diseño no tiene de dónde agarrarse: la serie de datos no se identifica, la distribución de probabilidad se aplicó sin verificar el ajuste, el período de retorno aparece como un número dado por sentado, o la mancha de inundación se dibujó sobre un modelo de terreno que no resuelve el cauce que pretende representar. Cuando el revisor de la corporación autónoma o de la secretaría de planeación abre el capítulo y no encuentra el rastro que lleva del dato crudo al resultado, no discute el resultado: pide que se rehaga. Ese es el costo real, y casi siempre nace en la costura entre disciplinas, donde el hidrólogo entrega un caudal, otro profesional levanta la topografía y un tercero arma el mapa, sin que nadie responda por la cadena completa.

GEOBIOMAS Ingeniería S.A.S. trabaja esa cadena como una sola pieza. El mismo equipo delimita la cuenca, descarga y depura las series del IDEAM, ajusta el análisis de frecuencia, levanta o valida la geometría del cauce, corre el modelo hidráulico y redacta el capítulo que va a leer la autoridad. Eso permite tres cosas que el comprador puede exigir y verificar: que cada cifra del informe se pueda seguir hasta su fuente, que el método esté escrito con sus supuestos y sus limitaciones a la vista en lugar de escondido en un anexo, y que haya una firma profesional respondiendo por el resultado. No prometemos que ninguna autoridad haga observaciones, porque eso no depende de nosotros. Sí sostenemos que cuando las haga, el estudio tendrá con qué responderlas.

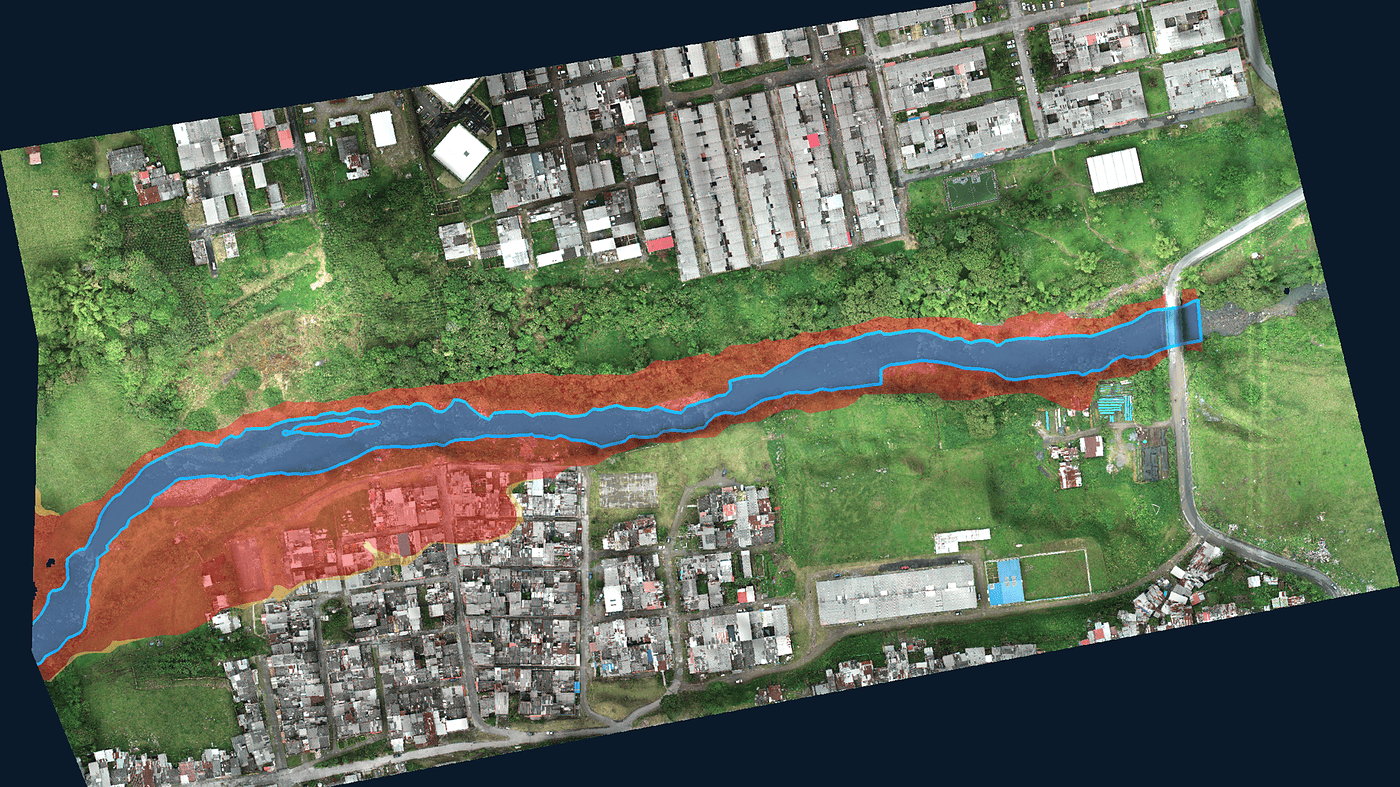

Ortofoto de un tramo urbano de río con la mancha de inundación superpuesta en azul y la zona de amenaza alta en rojo — Mancha de inundación sobre ortofoto de un tramo urbano. La geometría del cauce y de la llanura sale del mismo modelo de terreno que alimenta la zonificación de amenaza.

Qué hacemos

Delimitación y caracterización morfométrica de cuencas a partir de modelos digitales de terreno: área, pendiente, longitud del cauce principal, tiempo de concentración y cobertura del suelo.
Análisis de frecuencia de precipitación y de caudales con series del IDEAM, incluida la depuración de vacíos, la construcción de curvas de intensidad, duración y frecuencia, y la evaluación de la bondad de ajuste.
Estimación de caudales de diseño por métodos coherentes con el tamaño y la información de la cuenca (método racional, número de curva del SCS con hidrograma unitario, modelación en HEC-HMS).
Modelación hidráulica de cauces y llanuras de inundación en régimen permanente y no permanente, en 1D y en 2D (HEC-RAS, IBER), con asignación justificada de rugosidad de Manning.
Delimitación de manchas de inundación por escenarios de período de retorno, entregadas como capas geográficas en EPSG:9377.
Insumos hidrológicos e hidráulicos para estudios básicos y detallados de amenaza por inundación y por avenidas torrenciales en el marco del ordenamiento territorial.
Dimensionamiento hidráulico de obras de drenaje vial y evaluación de socavación general, por contracción y local en estructuras sobre el cauce.
Drenaje urbano: evaluación y dimensionamiento de sistemas de manejo de aguas pluviales, con las curvas de intensidad, duración y frecuencia de la zona y con el escenario de impermeabilización que el crecimiento urbano proyecta.
Evaluación de calidad del agua en corrientes y cuerpos de agua, con diseño de la red de muestreo, interpretación de resultados de laboratorio y plan de gestión asociado.
Capítulos hidrológicos e hidráulicos para estudios de impacto ambiental, planes de manejo, planes parciales y expedientes mineros.

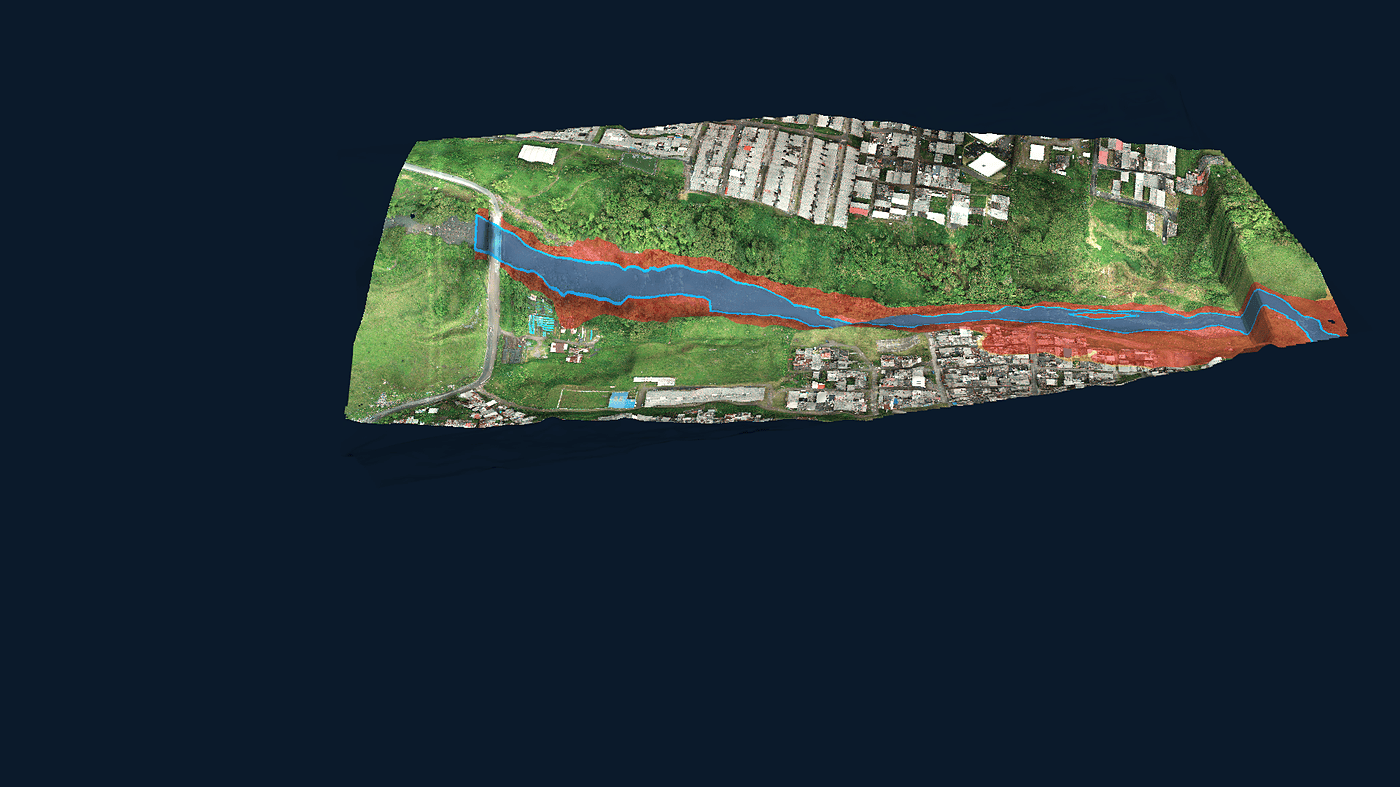

Vista oblicua del modelo de terreno del mismo tramo con la lámina de agua y la zona inundable — El mismo tramo en oblicua. Ver la lámina sobre el terreno es lo que permite discutir profundidades y velocidades, que es donde se decide el riesgo, no solo el área mojada.

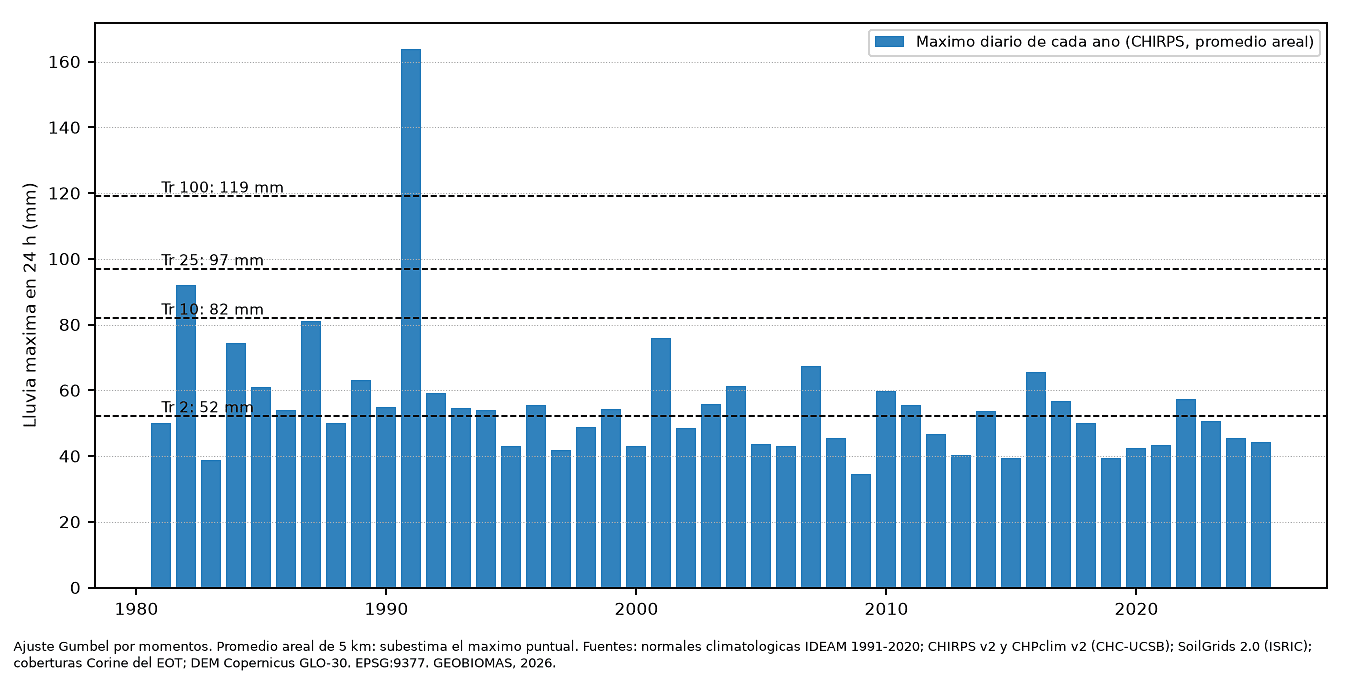

Serie de máximos diarios anuales de lluvia en cuarenta y cinco años, con las láminas ajustadas por Gumbel para periodos de retorno de 2, 10, 25 y 100 años — Máximos diarios anuales y su ajuste por Gumbel. Aquí se ve por qué el caudal de diseño es una decisión: el año extremo de la serie supera la lámina de cien años, y elegir el periodo de retorno es elegir cuánto de ese extremo se acepta.

El caudal de diseño es una decisión, no un resultado automático

El número que sale de un análisis de frecuencia depende de cuatro decisiones que el estudio debe hacer explícitas, porque cada una mueve el resultado. La primera es de dónde sale la serie: qué estación del IDEAM se usó, por qué esa y no otra, cuántos años tiene de registro, qué porcentaje de datos faltantes contiene y cómo se trataron esos vacíos. Una serie de quince años y una de cincuenta no producen la misma confianza en el cuantil de cien años, y esa diferencia se declara, no se disimula. La segunda decisión es la distribución de probabilidad que se ajusta a los máximos anuales, sea Gumbel, Log-Pearson III, log-normal o GEV, y la tercera es cómo se verificó ese ajuste, con pruebas como Kolmogorov-Smirnov o Chi-cuadrado y con el criterio de selección escrito. Ajustar una distribución sin reportar la prueba de bondad de ajuste es entregar un número sin respaldo, y un número sin respaldo no se puede defender ante un revisor que pregunte por qué se escogió esa curva y no la vecina.

La cuarta decisión es el período de retorno, y es la que más se toma por inercia. El período de retorno no es una constante universal sino una función de qué se está diseñando y de qué pasa si falla: no es lo mismo una cuneta cuya falla se corrige con mantenimiento que un puente cuya falla corta la conectividad de una región. Para obras de drenaje vial, el Manual de Drenaje para Carreteras del INVIAS tabula los períodos de retorno de diseño según el tipo de obra, y lo correcto es tomar el valor de esa tabla y justificar por qué la obra clasifica ahí, en lugar de adoptar una cifra genérica. En cada proyecto verificamos cuál versión del manual está adoptada al momento de firmar y citamos esa. Para estudios de amenaza la lógica es distinta, porque no se busca una obra segura sino un mapa de escenarios, de modo que se modela un conjunto de períodos de retorno (uno frecuente, uno medio y uno extremo) y la autoridad competente, a través del POMCA o del POT, puede fijar cuáles exige.

Con el caudal resuelto, el punto que más entregables devuelve es el terreno. Una mancha de inundación es una superficie de agua interceptada con una superficie de tierra, y su precisión no puede superar la del insumo menos preciso de los dos. Un modelo digital de terreno de resolución gruesa, o uno de superficie que en realidad representa la copa de los árboles y los techos en lugar del suelo, ensancha o angosta el cauce, borra jarillones y bancos, y produce un mapa de aspecto impecable que no describe el sitio. Por eso definimos primero qué exactitud vertical exige la escala de salida, y de ahí decidimos si basta un modelo de fuente pública, si hace falta levantamiento topográfico y batimétrico de las secciones, o si se justifica un vuelo fotogramétrico. La misma exigencia aplica a la rugosidad de Manning, que se asigna por tipo de lecho y cobertura con respaldo en tablas de referencia, y a la calibración: cuando existen aforos, marcas de agua o registros de eventos históricos, el modelo se contrasta contra ellos; cuando no existen, el informe declara el modelo como no calibrado y explica qué significa esa limitación para el uso que se le va a dar.

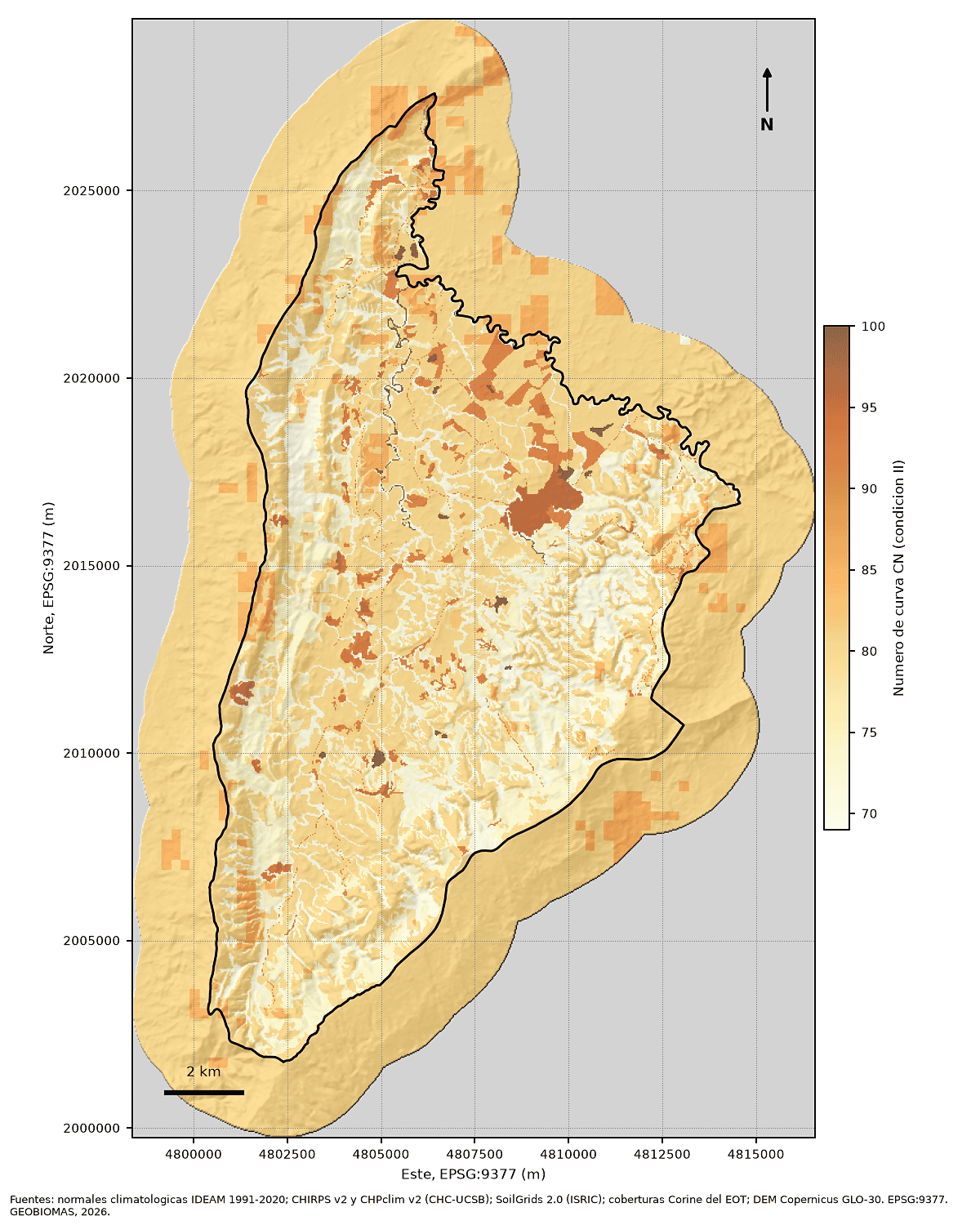

Mapa del número de curva en condición media, derivado del grupo hidrológico del suelo y de la cobertura — Número de curva en condición media, derivado del grupo hidrológico del suelo y de la cobertura. Es el parámetro que decide cuánta lluvia se vuelve escorrentía, y por eso se construye espacialmente y no con un valor único para toda la cuenca.

Marco normativo

Ley 1523 de 2012, que adopta la política nacional de gestión del riesgo de desastres.
Decreto 1077 de 2015, que compila el Decreto 1807 de 2014 y reglamenta la incorporación de la gestión del riesgo en los planes de ordenamiento territorial, modificado por el Decreto 1232 de 2020.
Para los estudios básicos de amenaza por inundación, el decreto exige como insumos mínimos la geomorfología asociada a paisajes aluviales, el modelo de elevación digital del terreno, la identificación de zonas inundables e inundadas con registro de eventos, y la caracterización del régimen hidrológico regional. La zonificación se resuelve en tres categorías (alta, media y baja).
Las escalas cartográficas de los estudios básicos son 1:5.000 en suelo urbano y de expansión urbana, y 1:25.000 en suelo rural. Para la zonificación de amenaza por avenidas torrenciales la base cartográfica corresponde a escala 1:2.000.
Manual de Drenaje para Carreteras del INVIAS, referencia metodológica para hidrología, hidráulica y socavación en obras viales, incluida la tabla de períodos de retorno de diseño por tipo de obra.
Determinantes ambientales y disposiciones del POMCA de la cuenca correspondiente, cuando el proyecto se localiza en un área ordenada.

Panorámica de una cuenca de montaña del Eje Cafetero — Cuenca de montaña. El tiempo de concentración corto de estas cuencas es lo que vuelve crítico el método de estimación del caudal.

Qué recibe

Informe técnico con numeración jerárquica, memoria de cálculo, supuestos declarados y referencias verificables.
Tabla de caudales de diseño por período de retorno, con la estación, el período de registro, la distribución ajustada y el resultado de la prueba de bondad de ajuste.
Capas geográficas de manchas de inundación por escenario, en EPSG:9377, con su tabla de atributos y metadatos.
Planos y mapas a la escala que exija el trámite, con grilla de coordenadas, leyenda y fuente de cada capa.
Archivos nativos de los modelos hidrológico e hidráulico, con la versión del software declarada, de modo que un tercero pueda reproducir el resultado.
Documento firmado por el profesional responsable, con matrícula profesional vigente.

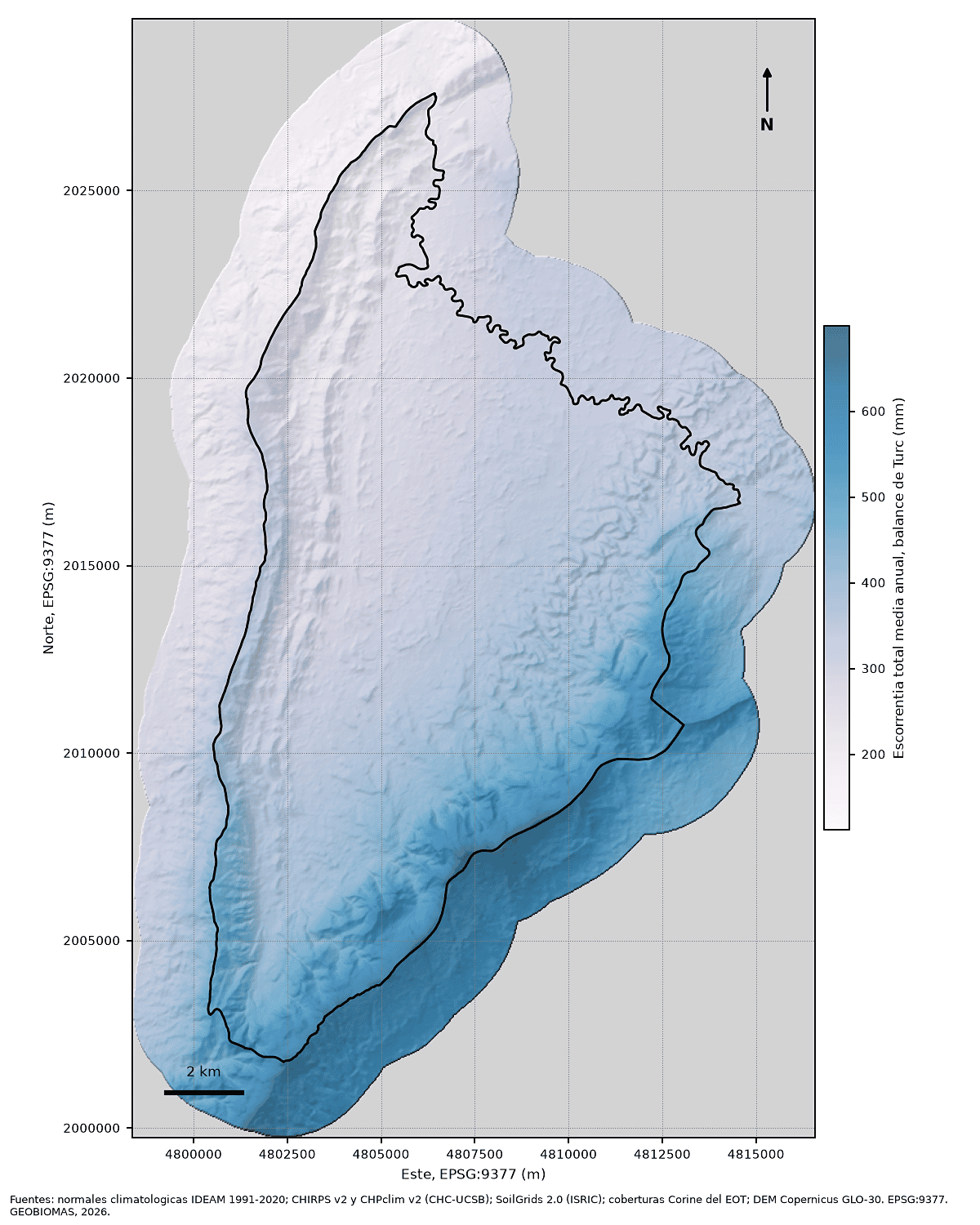

Mapa de escorrentía total media anual obtenida del balance de Turc, sobre el sombreado del modelo de elevación — Escorrentía media anual por balance de Turc. El balance cierra: lo que no se evapora ni se infiltra es lo que corre, y ese reparto es el que hay que poder mostrar cuando se discute una concesión de agua o un caudal ambiental.

Preguntas frecuentes

¿Cuántos períodos de retorno hay que modelar para una mancha de inundación?

Depende del uso. Si el objetivo es dimensionar una obra, se diseña con el período de retorno que corresponda al tipo de obra según el manual aplicable. Si el objetivo es zonificar amenaza para un POT o un plan parcial, se modela un conjunto de escenarios para poder diferenciar amenaza alta, media y baja, y conviene confirmar con la autoridad competente cuáles períodos exige antes de correr los modelos, porque rehacer la modelación después es más costoso que preguntar antes.

No hay estación del IDEAM dentro de mi cuenca. ¿Se puede hacer el estudio igual?

Sí, con estaciones vecinas representativas y transposición justificada por criterios físicos como altitud, régimen de lluvias y área aportante. Lo que no es admisible es usar una estación lejana sin explicar por qué se considera representativa. El informe declara la distancia, el período de registro y la incertidumbre que introduce esa decisión, para que el revisor evalúe el argumento en lugar de descubrir el vacío.

¿Sirve un modelo digital de terreno de acceso libre o hay que hacer un vuelo con dron?

La respuesta la fija la escala de salida y el ancho del cauce, no el presupuesto. Un modelo de fuente pública puede bastar para una cuenca amplia en suelo rural a escala 1:25.000, pero no resuelve una mancha urbana a 1:2.000 donde un jarillón de un metro cambia el resultado. Evaluamos el insumo disponible antes de cotizar el levantamiento, y si el modelo libre alcanza, lo decimos.
